    1. 产品综述

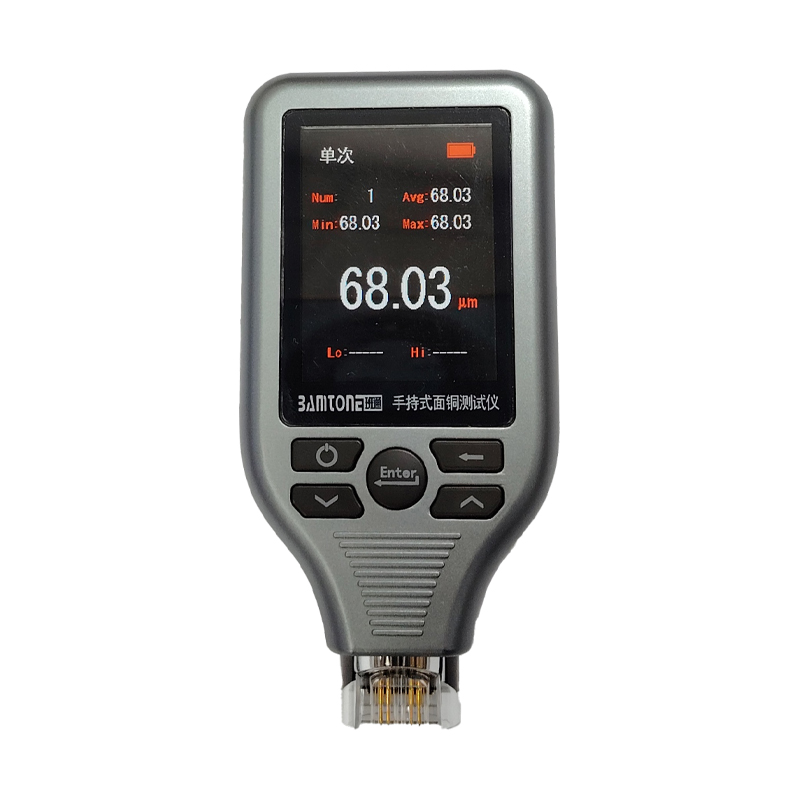

    Bamtone/T60C是国产充电型手持式铜厚测试仪,精准把握线路板行业客户需求,提供极具竞争力和经济性的替代选择。
    2、仪器原理:
    手持式面铜测试仪采用微电阻测试技术,利用四根接触式探针在表面铜箔上产生电信号进行测量,当探头接触铜箔样品时,恒定电流通过外侧两根探针,而内侧两根探针测得该电压的变化值。根据欧姆定律电压值被转换为电阻值,利用一定的函数,计算出厚度值,不受绝缘板层和线路板背面铜层影响
    1. 产品用途:
    PCBFPC开料前后,钻孔前后、电镀后、蚀刻等工序前进行相关铜箔厚度检测
    1. 产品特点:
    1. T60C为*新上市产品,上市时间为2024年3月,操作简便,易于上手。
    2. T60C外观更新颖,采用枪色涂层,美观大气,外形设计更符合人体工学,握感舒适,测试时更稳定。同时手持式设计,便于携带。
    3. 采用*新技术芯片,并优化了电路和算法测试速度和稳定性都有大幅度的提高。
    4. 可选2点校准和校准,实现大范围铜厚精准量测量,不需要切换档案
    5. 由原来的干电池更新到了内置了锂电池供电,充电使用,免去更换电池的烦恼。
    6. 数据接口增加了数据输出和下载功能,可以连接电脑实时传输数据,也可以下载升级软件系统,新版软件可以进行在线升级。
    7. 可更换探针,经济实用。带照明的探针,便于定位。
    1. 技术指标和参数:
    1. 测试范围0.2-325μm (0.008-12.8mil)
    2.    寸:110mm*55mm*24mm(平放:长*宽*厚)
    3.    量:100g
    4.    位:数据显示单位可选择mil、μmoz
    5. 操作语言:仪器操作界面有英文、中文两种语言
    6. 校准方式:两点校准或者多点校准,不需要切换测试档案。
    7. 测试模式:可选择单次、连续测量模式
    8.    源:直充
    9. 数据接口:USB接口用于下载测试数据到计算机。
    10.      示: 彩色带背光TFT2.0 液晶显示屏,240×320象素
    11. 数据统计:数据自动记录,*大值,*小值,平均值、标准差上下限提醒。
    12. 测试精度:±3%(根据标准片),测试产品是±5%,带温度感应。
    13. 测试速度:0.5S/每次
    14. *小分辨率:0.01um
    1. 配置方案
    序号 名称 简述 型号 数量 备注
    1 测试主机 ×宽×厚110*55*24mm Bamtone T60C 1台 标配
    2 测试探头 标准探针宽度(6.25mm) TP25 1个(已安装) 标配
    3 操作说明书 中文版操作说明书 / 1份 标配
    4 标准片 17um一片 CAL-T60-1 1 标配
    5 标准片 70um一片 CAL-T60-2 1片 标配
    6 包装盒 包装保护盒 / 1个 标配
    7 测试探头 小间距宽度探针(3.75mm) TP15 / 选配
    8 测试探头 大间距宽度探针(8.75mm) TP35 / 选配
    9 SPC分析软件 PC端上传/下载分析软件 / / 选配
